(一)产品说明
管道过滤器是用于去除管道流体输送中夹带的少量固体杂质,即当介质通过管路输送流经管道过滤器时,管道过滤器即可脱除其中夹带的固体杂质,使介质得到初步的过滤,从而保证机泵正常运转。
当管道过滤器工作压力达到一定压差时,停止介质的输送,将管道过滤器清洗后重新投入使用即可。

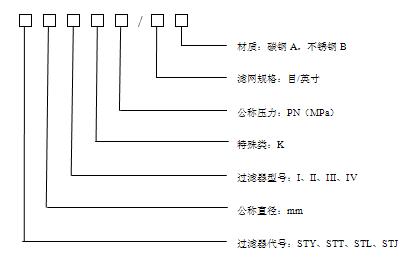

1、产品型号标注
2、产品订货说明
(1)ST型管道过滤器公称压力等级分为0.6、1.0、1.6、2.0、2.5、4.0、5.0、6.3MPa,加工时执行国家现行的有关标准。
(2)对于凝固点较高、粘度大、悬浮物较多且停用需要吹扫的介质,应选用卧式反吹过滤器;
对于固体杂质含量较多、粘度大时,宜选用篮式过滤器;
介质流向发生90°变化的,宜选用折流T型过滤器;
临时过滤器(泵入口管道上),宜选用锥形过滤器;
管道直径小于DN400时,宜选用Y型、T型过滤器。
(3)过滤器出口通径不应小于管道的通径,一般两者应一致。
(4)过滤器材质应与所连接管路的材质相同。
(5)定货时应注明过滤器的操作压力、操作温度以及介质相关技术参数。
制作管道过滤器常用不锈钢丝网的技术特性
孔目数目/英寸 |
丝径mm |
可拦截的粒径μm |
10 |
0.508 |
2032 |
12 |
0.475 |
1660 |
14 |
0.376 |
1438 |
16 |
0.315 |
1273 |
18 |
0.315 |
1096 |
20 |
0.273 |
955 |
22 |
0.234 |
882 |
24 |
0.234 |
785 |
26 |
0.234 |
743 |
28 |
0.234 |
673 |
30 |
0.234 |
614 |
32 |
0.234 |
560 |
36 |
0.234 |
472 |
38 |
0.234 |
455 |
40 |
0.193 |
442 |
50 |
0.152 |
356 |
60 |
0.122 |
301 |
80 |
0.102 |
216 |
100 |
0.081 |
173 |
120 |
0.081 |
131 |
140 |
0.065 |
104 |
170 |
0.065 |
89 |
200 |
0.050 |
74 |
230 |
0.050 |
61 |
270 |
0.035 |
53 |
325 |
0.035 |
44 |
(二)、ST系列管道过滤器产品规格
1、STY型过滤器(Y型过滤器)
Y型焊接式法兰连接过滤器(STYI型)
PN≤5.0Mpa,DN15~400
图1 STYI型焊接式法兰连接过滤器示意图
表1 STYI型焊接式法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
L1 |
L2 |
15 |
260 |
180 |
20 |
270 |
190 |
25 |
270 |
190 |
32 |
280 |
230 |
40 |
280 |
240 |
50 |
290 |
280 |
65 |
320 |
305 |
80 |
350 |
345 |
100 |
425 |
450 |
150 |
540 |
530 |
200 |
700 |
670 |
250 |
800 |
750 |
300 |
950 |
850 |
350 |
1050 |
920 |
400 |
1250 |
920 |
2、STT型过滤器(T型过滤器)
(1)T型焊接式法兰连接过滤器(STTⅠ型)
PN≤5.0Mpa,DN80~400
图2 STTⅠ型焊接式法兰连接过滤器示意图
表2 STTⅠ型焊接式法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
L1 |
L2 |
80 |
330 |
150 |
100 |
360 |
160 |
150 |
440 |
200 |
200 |
540 |
230 |
250 |
600 |
270 |
300 |
680 |
300 |
350 |
750 |
340 |
400 |
850 |
380 |
(2)T型同径直流法兰连接过滤器(STTⅡ型)
PN≤5.0Mpa,DN50~600
图3 STTⅡ型法兰连接过滤器示意图
表3 STTⅡ型法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
L1 |
L2 |
50 |
149 |
256 |
65 |
170 |
292 |
80 |
182 |
312 |
100 |
210 |
362 |
125 |
235 |
420 |
150 |
260 |
464 |
200 |
320 |
560 |
250 |
380 |
670 |
300 |
430 |
780 |
350 |
450 |
780 |
400 |
530 |
910 |
500 |
650 |
1140 |
600 |
670 |
1210 |
(3)T型同径折流焊接式过滤器(STTⅢ型)
PN1.6~6.3Mpa,DN80~400
图4 STTⅢ同径折流焊接式过滤器示意图
表4 STTⅢ同径折流焊接式过滤器技术参数
公称直径
DN |
D1 = D2 |
L2 = L3 |
L1 |
Ⅰ |
Ⅱ |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.3 |
80 |
88.9 |
89 |
86 |
268 |
261 |
263 |
282 |
100 |
114.3 |
108 |
105 |
312 |
304 |
314 |
330 |
150 |
168.3 |
159 |
143 |
402 |
392 |
394 |
423 |
200 |
219.1 |
219 |
178 |
489 |
469 |
487 |
510 |
250 |
273 |
273 |
216 |
566 |
550 |
579 |
599 |
300 |
323.9 |
325 |
254 |
656 |
632 |
670 |
691 |
350 |
355.6 |
377 |
279 |
722 |
695 |
730 |
757 |
400 |
406.4 |
426 |
305 |
776 |
764 |
808 |
815 |
(4)T型同径直流焊接式过滤器(STTⅣ型)
PN6.3Mpa,DN50~400
图5 STTⅣ同径直流焊接式过滤器示意图
表5 STTⅣ同径直流焊接式过滤器技术参数
公称直径
DN |
结构尺寸 |
D0 |
L |
H |
50 |
60.3 |
128 |
175 |
65 |
76.1 |
152 |
195 |
80 |
88.9 |
172 |
210 |
100 |
114.3 |
210 |
230 |
125 |
139.7 |
248 |
310 |
150 |
168.3 |
286 |
335 |
200 |
219.1 |
356 |
400 |
250 |
273 |
432 |
450 |
300 |
325.6 |
508 |
535 |
350 |
355.6 |
558 |
580 |
400 |
406.4 |
310 |
640 |
3、STL型过滤器(篮式过滤器)
(1)L型篮式直通法兰连接过滤器(STLⅠ型)
PN≤5.0Mpa,DN25~300
图6 STLⅠ型篮式直通法兰连接过滤器示意图
表6 STLⅠ型篮式直通法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
D0 |
L |
H |
H1 |
25 |
76 |
180 |
260 |
160 |
32 |
76 |
200 |
270 |
160 |
40 |
108 |
260 |
300 |
170 |
50 |
108 |
260 |
300 |
170 |
65 |
133 |
330 |
360 |
210 |
80 |
159 |
340 |
400 |
250 |
100 |
219 |
400 |
470 |
300 |
125 |
273 |
480 |
550 |
360 |
150 |
273 |
500 |
630 |
420 |
200 |
325 |
560 |
780 |
530 |
250 |
426 |
660 |
930 |
640 |
300 |
478 |
750 |
1200 |
840 |
(2)L型篮式重叠直通法兰连接过滤器(STLⅡ型) PN≤5.0Mpa,DN25~300
图7 STLⅡ型篮式重叠直通法兰连接过滤器示意图
表7 STLⅡ型篮式重叠直通法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
D0 |
L |
H |
H1 |
25 |
76 |
180 |
260 |
160 |
32 |
76 |
200 |
270 |
160 |
40 |
108 |
260 |
300 |
170 |
50 |
108 |
260 |
300 |
170 |
65 |
133 |
330 |
360 |
210 |
80 |
159 |
340 |
400 |
250 |
100 |
219 |
400 |
470 |
300 |
125 |
273 |
480 |
550 |
360 |
150 |
273 |
500 |
630 |
420 |
200 |
325 |
560 |
780 |
530 |
250 |
426 |
660 |
930 |
640 |
300 |
478 |
750 |
1200 |
840 |
(3)L型篮式支撑直通法兰连接过滤器(STLⅢ型) PN≤5.0Mpa,DN350~500
图7 STLⅢ型篮式支撑直通法兰连接过滤器示意图
表7 STLⅢ型篮式支撑直通法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
H |
D0 |
D1 |
L |
H1 |
H2 |
n-Φ |
350 |
1680 |
500 |
420 |
800 |
300 |
1310 |
3-Φ20 |
400 |
1850 |
550 |
450 |
840 |
300 |
1450 |
3-Φ20 |
450 |
2050 |
600 |
520 |
960 |
300 |
1610 |
3-Φ24 |
500 |
2210 |
700 |
620 |
1060 |
300 |
1740 |
3-Φ24 |
(4)L型篮式高低接管法兰连接过滤器(STLⅣ型) PN≤5.0Mpa,DN25~300
图8 STLⅣ型篮式高低接管法兰连接过滤器示意图
表8 STLⅣ型篮式高低接管法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
D0 |
H |
H1 |
H2 |
L |
25 |
76 |
280 |
110 |
180 |
180 |
32 |
76 |
285 |
110 |
180 |
200 |
40 |
108 |
340 |
120 |
220 |
260 |
50 |
108 |
340 |
120 |
220 |
260 |
65 |
133 |
400 |
160 |
270 |
330 |
80 |
159 |
460 |
180 |
320 |
340 |
100 |
219 |
550 |
220 |
390 |
400 |
125 |
273 |
630 |
260 |
450 |
480 |
150 |
273 |
720 |
310 |
530 |
500 |
200 |
325 |
900 |
390 |
670 |
560 |
250 |
426 |
1070 |
480 |
800 |
660 |
300 |
478 |
1360 |
640 |
1040 |
750 |
(5)L型篮式重叠高低接管法兰连接过滤器(STLⅤ型) PN≤5.0Mpa,DN25~300
图9 STLⅤ型篮式重叠高低接管法兰连接过滤器示意图
表9 STLⅤ型篮式重叠高低接管法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
D0 |
H |
H1 |
H2 |
L |
25 |
76 |
280 |
110 |
180 |
180 |
32 |
76 |
285 |
110 |
180 |
200 |
40 |
108 |
340 |
120 |
220 |
260 |
50 |
108 |
340 |
120 |
220 |
260 |
65 |
133 |
400 |
160 |
270 |
330 |
80 |
159 |
460 |
180 |
320 |
340 |
100 |
219 |
550 |
220 |
390 |
400 |
125 |
273 |
630 |
260 |
450 |
480 |
150 |
273 |
720 |
310 |
530 |
500 |
200 |
325 |
900 |
390 |
670 |
560 |
250 |
426 |
1070 |
480 |
800 |
660 |
300 |
478 |
1360 |
640 |
1040 |
750 |
(6)L型篮式支撑高低接管法兰连接过滤器(STLⅥ型) PN≤5.0Mpa,DN350~500
图10 STLⅥ型篮式支撑高低接管法兰连接过滤器示意图
表10 STLⅥ型篮式支撑高低接管法兰连接过滤器技术参数
公称直径
DN |
结构尺寸 |
H |
D0 |
D1 |
L |
H1 |
H2 |
n-Φ |
350 |
1890 |
500 |
400 |
800 |
300 |
1520 |
3-Φ20 |
400 |
2000 |
550 |
440 |
840 |
300 |
1600 |
3-Φ20 |
450 |
2320 |
600 |
520 |
960 |
300 |
1880 |
3-Φ24 |
500 |
2510 |
700 |
620 |
1080 |
300 |
2040 |
3-Φ24 |
4、STJ锥形过滤器
(1)J型尖顶锥形临时过滤器(STJⅠ型)
PN≤2.5Mpa,DN25~600
图11 STJⅠ型尖顶锥形临时过滤器示意图
表11 STJⅠ型尖顶锥形临时过滤器技术参数
公称直径
DN |
结构尺寸 |
D |
H |
R |
d |
PN0.6 |
PN1.0 |
PN2.5 |
25 |
62 |
70 |
70 |
26 |
90 |
2 |
32 |
72 |
80 |
80 |
34 |
100 |
2 |
40 |
84 |
90 |
90 |
41 |
120 |
2 |
50 |
94 |
105 |
105 |
55 |
130 |
2 |
65 |
114 |
125 |
125 |
77 |
140 |
2 |
80 |
132 |
142 |
142 |
92 |
150 |
2 |
100 |
152 |
162 |
162 |
113 |
160 |
2 |
125 |
182 |
192 |
192 |
143 |
190 |
2 |
150 |
206 |
218 |
218 |
172 |
210 |
2 |
200 |
262 |
272 |
282 |
242 |
240 |
2 |
250 |
316 |
326 |
340 |
302 |
270 |
3 |
300 |
370 |
382 |
395 |
363 |
300 |
3 |
350 |
420 |
438 |
454 |
425 |
340 |
6 |
400 |
470 |
492 |
510 |
479 |
365 |
6 |
500 |
575 |
500 |
616 |
600 |
430 |
6 |
600 |
676 |
690 |
726 |
714 |
490 |
6 |
(2)J型平顶锥形临时过滤器(STJⅡ型) PN≤2.5Mpa,DN25~600
图12 STJⅡ型平顶锥形临时过滤器示意图
表12 STJⅡ型平顶锥形临时过滤器技术参数
公称直径
DN |
结构尺寸 |
D |
H |
R |
d |
PN0.6 |
PN1.0 |
PN2.5 |
25 |
62 |
70 |
70 |
46 |
90 |
2 |
32 |
72 |
80 |
80 |
61 |
100 |
2 |
40 |
84 |
90 |
90 |
66 |
120 |
2 |
50 |
94 |
105 |
105 |
81 |
130 |
2 |
65 |
114 |
125 |
125 |
91 |
140 |
2 |
80 |
132 |
142 |
142 |
111 |
150 |
2 |
100 |
152 |
162 |
162 |
141 |
160 |
2 |
125 |
182 |
192 |
192 |
172 |
190 |
2 |
150 |
206 |
218 |
218 |
202 |
210 |
2 |
200 |
262 |
272 |
282 |
262 |
240 |
2 |
250 |
316 |
326 |
340 |
322 |
270 |
3 |
300 |
370 |
382 |
395 |
362 |
300 |
3 |
350 |
420 |
438 |
454 |
404 |
340 |
6 |
400 |
470 |
492 |
510 |
464 |
365 |
6 |
500 |
575 |
500 |
616 |
564 |
430 |
6 |
600 |
676 |
690 |
726 |
684 |
490 |
6 | |
