特点及用途:

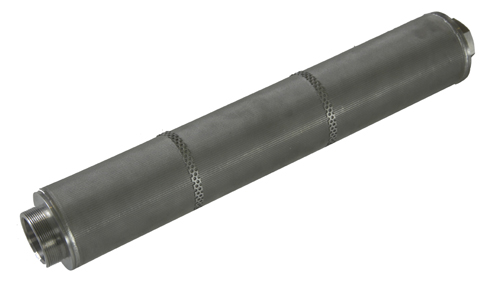

不锈钢烧结网是由多层不锈钢编织网经过特殊叠层压制,再经真空烧结而成。其各层丝网的网孔相互交错,形成一种均一的过滤构造。这种滤芯由主材不锈钢烧结网、端盖及联结件加工制成。主材具有高精度、高强度、高耐热性,孔隙分布均匀、透气率大、压力损失小、导热性好等特点。
不锈钢烧结网滤芯常用于油田油砂过滤分离,机械、船舶的燃料、润滑油过滤分离,石化行业油脂过滤,食品原材料过滤及医用过滤等。不锈钢烧结网滤芯共有12种规格。
不锈钢烧结网滤芯规格型号
滤芯型号:PF
PF:烧结网 D:滤芯直径 L:滤芯长度 R:过滤精度

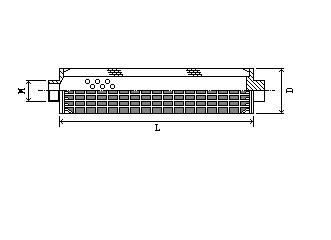

PF型不锈钢烧结网滤芯示意图
PF-1型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-1 |
200 |
86 |
0.20 |
3、5、7、10、15、20、25、30、40、60、75 |
350 |
0.35 |
500 |
0.50 |
800 |
100 |
1.00 |
PF-2型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-2 |
250 |
65 |
0.135 |
3、5、7、10、15、20、25、30、40、60、75 |
500 |
0.38 |
750 |
70 |
0.42 |
750 |
0.60 |
PF-3型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-3 |
102 |
35 |
0.026 |
3、5、7、10、15、20、25、30、40、60、75 |
207 |
0.07 |
210 |
0.07 |
242 |
0.08 |
425 |
0.15 |
485 |
0.20 |
PF-4型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-4 |
180 |
62 |
0.09 |
3、5、7、10、15、20、25、30、40、60、75 |
254 |
86 |
0.17 |
381 |
0.20 |
508 |
0.27 |
760 |
0.58 |
760 |
140 |
0.65 |
PF-5型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-5 |
1432 |
60 |
1.015 |
3、5、7、10、15、20、25、30、40、60、75 |
1241 |
0.98 |
1025 |
0.81 |
PF-6型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-6 |
16.31” |
1.75” |
0.09 |
3、5、7、10、15、20、25、30、40、60、75 |
18.63” |
0.17 |
31” |
0.20 |
47” |
0.27 |
PF-7型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-7 |
200 |
45 |
0.21 |
3、5、7、10、15、20、25、30、40、60、75 |
1241 |
0.45 |
1025 |
57 |
0.90 |
PF-8型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-8 |
965 |
46 |
0.52 |
3、5、7、10、15、20、25、30、40、60、75 |
1020 |
50 |
0.62 |
60 |
0.80 |
1210 |
1.00 |
PF-9型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-9 |
275 |
50 |
0.18 |
3、5、7、10、15、20、25、30、40、60、75 |
525 |
0.33 |
870 |
0.54 |
1395 |
0.80 |
PF-10型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-10 |
400 |
60 |
0.40 |
3、5、7、10、15、20、25、30、40、60、75 |
500 |
0.50 |
1000 |
1.00 |
PF-11型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-11 |
1195 |
62 |
0.60 |
3、5、7、10、15、20、25、30、40、60、75 |
1395 |
0.70 |
PF-12型不锈钢烧结网滤芯技术参数表
型 号 |
L(㎜) |
D(㎜) |
过滤面积(㎡) |
R(μm) |
PF-12 |
1245 |
55 |
0.91 |
3、5、7、10、15、20、25、30、40、60、75 |
1247 |
0.91 |
1347 |
0.95 |
1350 |
0.95 | |
